Вольтодобавочный генератор подкачки заряда с низкими кондуктивными помехами

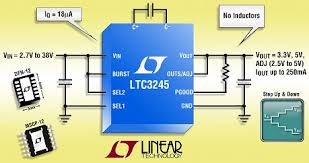

Компания Linear Technology выпустила новый вольтодобавочный генератор подкачки заряда. Компонент LTC3245 – универсальное 250-мА устройство, в котором используется частичное преобразование на управляемом конденсаторе для поддержки регулирования в широком диапазоне входных напряжений от 2,7 до 38 В с выходом 3,3; 5 В либо настраиваемым значением в диапазоне 2,5 – 5 В.

Уникальная архитектура компонента LTC3245 с постоянной частотой и сниженным временем переключения имеет меньший уровень кондуктивных и излучаемых помех по сравнению с традиционными импульсными стабилизаторами. Устройство способно работать в режиме микромощности, позволяя за счёт пониженных выходных пульсаций достичь большей эффективности или более низкого тока покоя. К другим особенностям интегральной схемы относятся: низкое число внешних компонентов и стабильность, присущая керамическим конденсаторам, цепь «мягкого» старта для предотвращения излишнего тока во время запуска, температурная защита, защита от КЗ.

Внутренняя цепь автоматически выбирает коэффициент преобразования (2:1, 1:1 или 1:2) для оптимизации КПД, поскольку входное напряжение и условия нагрузки могут меняться. Низкий рабочий ток (18 мкА без нагрузки, 4 мкА в режиме ожидания) и малое число внешних компонентов (3 небольших керамических конденсатора и отсутствие катушек индуктивности) делают LTC3245 идеальным для компактных автомобильных и промышленных схем с небольшим потреблением питания (автомобильные модули приёма интерфейса ECU/CAN, промышленное оборудования для домохозяйств и эффективные схемы преобразования 12 -> 5 В).

Компонент LTC3245 выпускается в низкопрофильном (0,75 мм) 12-контактном корпусе DFN (3 х 4 мм) с и 12-контактном корпусе MSOP (оба с термопадами). Устройства класса E и I работают при температуре перехода от -40°С до +125°С, класса H – от -40°С до +150°С. Стоимость LTC3245 при заказе 100 шт. класса Е составит 2,8 долл. США за шт. Компоненты доступны со склада.
