Трансивер консорциума AISG со сдвоенным модемом для беспроводных базовых станций

NXP Semiconductors впервые выпустила ряд трансиверов консорциума стандартов антенных интерфейсов AISG. Новые решения предназначены для беспроводных базовых станций и линейных антенных устройств (ALD), таких как усилители на вышках и антенны с удалённым управлением положением (RET).

Согласно разработчику, семейство включает первый в индустрии интегрированный приёмопередатчик консорциума AISG со сдвоенным модемом, а также процессор ARM Cortex-M3.

Основанные на DSP-процессорах программируемые AISG-трансиверы от NXP предлагают значительную гибкость работы, позволяя легко менять параметры во время разработки, производства или даже установки в месте эксплуатации. В то время как многие производители используют отдельный микроконтроллер и большое число дискретных компонентов для реализации амплитудной манипуляции, исключительно высокий уровень интеграции трансиверов NXP позволяет уменьшить итоговое число компонентов, размеры и стоимость плат, причём при расширенной функциональности.

Удалённое управление позволяет динамически подстраивать лучи антенны базовой станции для оптимального покрытия сети. Данная возможность становится стандартной функцией для антенн беспроводных базовых станций. За счёт внедрения функциональности трансивера внутри самой антенны для удалённого управления положением, поставщики инфраструктурных решений могут избавиться от дополнительного модуля Smart-Bias-T и монтажа кабеля RS485. Это повысит надёжность при снижении стоимости вышек-ретрансляторов. Устройства AISG со сдвоенными модемами отлично подойдут для линейных антенных устройств со множеством разъёмов фидера, таких как усилители на вышках и многодиапазонные антенны.

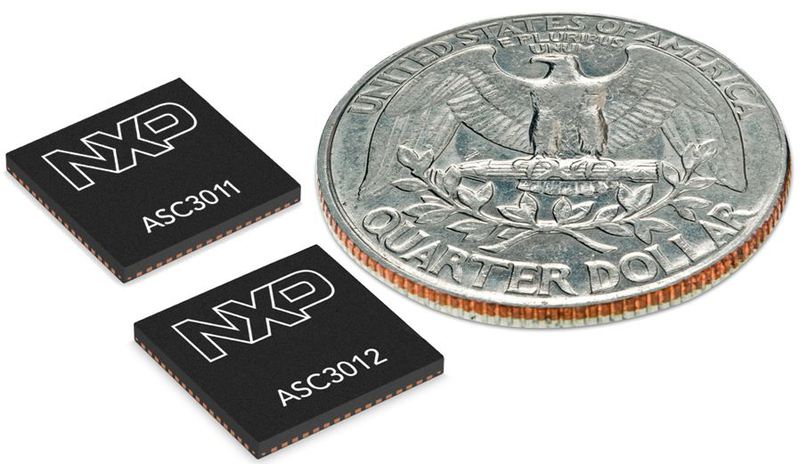

Компоненты ASC3011 (1 модем) и ASC3012 (2 модема) – это энергетически эффективные высокоинтегрированные AISG-модемы в компактных корпусах HVQFN64. Устройства могут взаимодействовать по 2- и 3-проводному интерфейсу UART, либо при помощи трансивера RS485. Параметры модема могут программироваться по интерфейсу I2C. До 4 AISG-трансиверов (с 8 AISG-модемами) может быть объединено в одну шину I2C, при этом каждый модем может быть запрограммирован со своими уникальными настройками в соответствии с требованиями конкретного сайта базовой станции.

В дополнение к стандартной частоте несущей 2,176 МГц, все AISG-трансиверы поддерживают частоты 4,352 и 6,528 МГц. Это позволяет мультиплексировать 3 канала AISG на одном фидере. Полосовые фильтры приёмника интегрированы для эффективной блокировки любых сигналов помех вне заданного частотного диапазона. Имеется возможность программирования чувствительности приёмника на высоких и ультравысоких уровнях в дополнение к стандартной чувствительности AISG. Передатчик выдаёт до 10 дБм мощности по кабелю фидера. Он может иметь встроенные 50-омные выходы. Трансиверы соответствуют спецификациям AISG1: Issue 1.1 и AISG v2.0.

Новые решения ASC3101 и ASC3112 – это оптимизированные AISG-контроллеры, включающие 94-МГц процессор ARM Cortex-M3 со встроенными AISG-модемами и всеми периферийными интерфейсами, необходимыми для управления линейными антенными устройствами. В данную периферию входят 6 ШИМ-выходов для питания моторов удаленной системы управления положением антенн, а также ряд АЦП/ЦАП общего назначения для измерений и управляющих функций.

Встроенные AISG-приёмопередатчики с ARM-процессором поставляются с полноценным комплектом разработчика ПО (SDK) и эталонным стеком AISG для основных функций управления. Это сделано для предоставления всем клиентам NXP возможностей реализации совместимости устройств. Каждый контроллер имеет до 256 КБ встроенной флэш-памяти и 16 КБ ОЗУ SRAM для работы ПО. В дополнение имеются часы реального времени с 32-кГц кристаллом и 44 настраиваемых порта GPIO. Модем, выполненный на основе процессора DSP, также способствует модернизации в условиях эксплуатации для повышения скорости передачи данных с целью соответствия будущим протоколам. Программируемые модемы позволяют оптимизировать основанную на силе сигнала чувствительность приёмника.

Решения ASC3101, ASC3112, ASC3011 и ASC3012 поставляются ведущим клиентам в качестве тестовых образцов. Серийный выпуск осуществляется с конца марта 2013 года.
