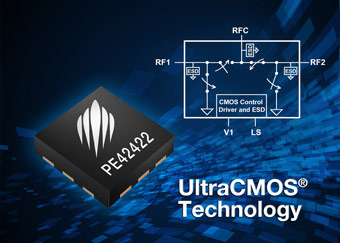

PE42422 однополюсные двухпозиционные РЧ переключатели для портативных беспроводных, РЧ и многоцелевых систем

Корпорация Peregrine Semiconductor расширила семейство РЧ переключателей с высокой линейностью и низкими вносимыми потерями. Она выпустила улучшенный однополюсный двухпозиционный РЧ переключатель PE42422 с применением технологии HaRP. Согласно разработчику, переключатель обладает линейностью 115 дБм (точка пересечения интермодуляции 2 порядка), 70 дБм (точка пересечения интермодуляции 3 порядка), вносимыми потерями порядка 0,4 дБ на частоте 3 ГГц и изоляцией 28 дБ на это этой же частоте. Все характеристики способствуют лучшей итоговой производительности систем.

Переключатель работает в широком диапазоне частот от 100 МГц до 6 ГГц, а при использовании 3 В напряжения питания может быть достигнуто сокращение избыточности (0,1 дБ) на входе порядка 36 дБм. Переключатель PE42422 хорошо подойдёт для многоцелевых РЧ систем, таких как переключатели по набору фильтров в тестировочном оборудовании и базовых станциях.

50-омный переключатель имеет встроенную низковольтную логику управления на базе КМОП и широкий диапазон рабочего напряжения от 2,3 до 5,5 В. Электростатическая характеристика пробоя на землю РЧ вывода в 4 кВ упрощает производство и улучшает надежность систем. Дополнительно, имея потребление питания порядка 120 мА (типичное), компонент PE42422 помогает удлинить время работы портативных устройств от батарей.

Переключатель PE42422 выпускается в 12-контактном корпусе QFN с размерами 2 х 2 мм по цене 0,83 долл. при заказе от 10 тыс. шт. На данный момент возможен заказ, как образцов, так и серийных партий.
