LT3030 LDO-регулятор от Linear с независимыми входами

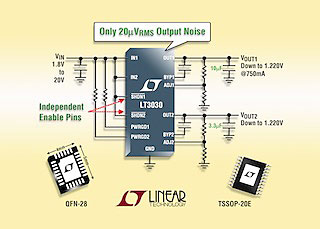

Корпорация Linear Technology недавно выпустила новый LDO-регулятор LT3030. Свежее решение компании представляет собой сдвоенный малошумящий регулятор с низким падением напряжения, имеющий независимые входы и возможность управления отключением каждого канала по отдельности.

Большой набор функций LT3030 и низкий ток утечки 115 мкА/70 мкА на регулятор (рабочий режим) и менее 1 мкА в режиме ожидания делают его идеальным для использования в питающихся от батарей системах, для которых требуется оптимальное время активной работы при питании логического ядра микропроцессора и средств отслеживания/установки последовательности, а также для преобразования универсального напряжения.

Новое решение от Linear выдаёт непрерывный выходной ток до 750 мА на один канал и 250 мА - на другой при падении напряжения всего 300 мВ и полной нагрузке. Регулятор работает с широким диапазоном входного напряжения от 1,8 до 20 В, выдавая от 1,215 до 19,5 В.

Компонент имеет ультранизкий шум порядка 20 мкВ (RMS) в диапазоне частот от 10 Гц до 100 кГц. Среди функций точная защита от недостатка напряжения для каждого канала, средства отслеживания/установки последовательности и сдвоенные выводы(флаги) PWRGD для отображения процесса регулировки каждого канала.

Регулятор LT3030 работает с небольшими, недорогими керамическими конденсаторами, оптимизирующими стабильность и переходные характеристики. Для 750-мА канала необходим лишь 10-мкФ керамический конденсатор, для 250-мА канала – 3,3-мкФ. Внутренняя цепь включает защиту от обратного тока, прогрессирующее ограничение тока и температурное отключение. Цепь температурного отключения защищает оба канала, если на любом из них происходит сбой или перегрузка.

Компактные корпуса новых компонентов имеют тепловое сопротивление, типичное для больших традиционных корпусов. Регуляторы выпускаются в 20-контактных корпусах TSSOP с улучшенными температурными характеристиками и 28-контактных корпусах QFN с размерами 4 х 5 мм. Предлагается широкий диапазон температурных классов, включая E и I от -40°C до +125°C, H – от -40°C до +150°C, а также класс повышенной надёжности MP с рабочими температурами от -55°C до +150°C.

Стоимость  LT3030 компонента E-класса при заказе партий от 1000 шт. составит 3,27 долл. США.
