Linear выпустила 14-битный АЦП с регистром итераций и частотой дискретизации 4,5 млн. выборок в секунду

Корпорация Linear Technology недавно представила 14-битный аналогово-цифровой преобразователь с регистром итераций и частотой дискретизации 4,5 млн. выборок в сек.

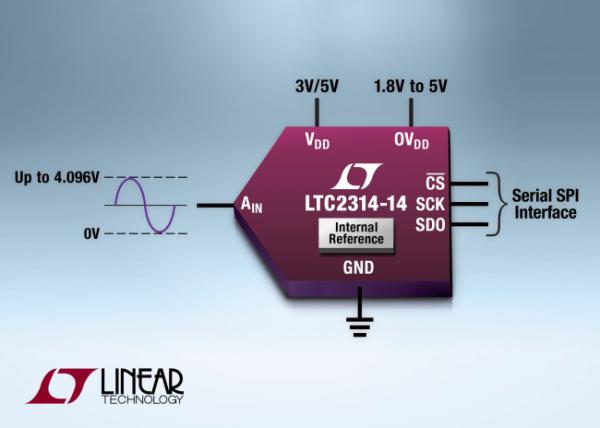

Компонент LTC2314-14 выпускается в компактном 8-контактном корпусе TSOT-23 и имеет на 90% меньший размер по сравнению с конкурирующими решениями. В устройство с площадью корпуса 8 кв. мм. интегрирован источник опорного напряжения 2,048 В/4,096 В с типичным значением температурного коэффициента 7ppm/°C, максимальным - 20ppm/°C.

АЦП LTC2314-14 имеет рабочее напряжение 3 либо 5 В, а также самое минимальное рассеивание мощности (18 мВт при 3 В или 31 мВт при 5 В) по сравнению с конкурирующими компонентами на рынке. При наличии интерфейса SPI, небольших размеров и очень низкого рассеивания мощности, преобразователь LTC2314-14 идеален для широкого ряда портативных и ограниченных по размерам устройств, включая медицинское и коммуникационное оборудование и системы, питаемые от батарей.

Также доступен для заказа чип LTC2315-12 - 12-битная и программно- и аппаратно-совместимая версия LTC2314-14 с частотой дискретизации 5 млн. выборок в секунду. Преобразователи LTC2314-14 и LTC2315-12 возглавляют семейство 14- и 12-битных устройств с частотами дискретизации от 500 тыс. до 5 млн. выборок в сек., отношении сигнал/шум 77,5 дБ (14-битная версия) и 73 дБ (12-битная версия). К спецификациям относятся: интегральная и дифференциальная нелинейности ±3,75 LSB и ±0,99 LSB для 14-битной версии, ±1,25 и ±0,99 LSB для 12-битной, соответственно. Устройства семейства LTC2314 имеют по 1 униполярному входу, выпускается в 8-контактных корпусах TSOT-23, включают в себя точный опорный источник напряжения, обладают низкой мощностью рассеивания, работают от напряжений 3 или 5 В, поддерживают режимы сна для оптимизации энергопотребления.

Компоненты LTC2314-14 и LTC2315-12 выпускаются в коммерческом, промышленном и автомобильном (рабочий диапазон температур от 40°C до 125°C) вариантах. Стоимость начинается с 9,52 долл. США для LTC2314-14 и 5,17 долл. США для LTC2315-12 за шт., при заказе от 1 тыс. шт.
